TUTORIAL MASTERCAM 3D (STEKER)

TUTORIAL MASTERCAM 3D
(STEKER)

Lakukan langkah – langkah seperti berikut ini :

  1. Buka mastercam X5

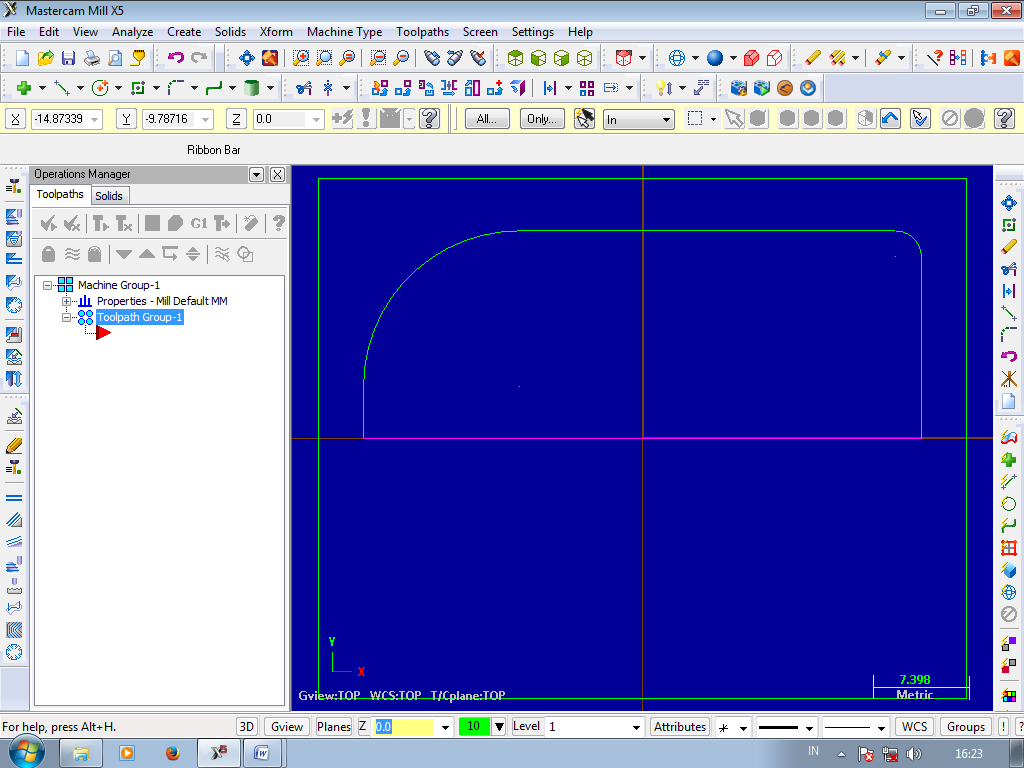

  2. Buatlah sketch sesuai gambar dibawah ini dg ukuran yang anda kehendaki

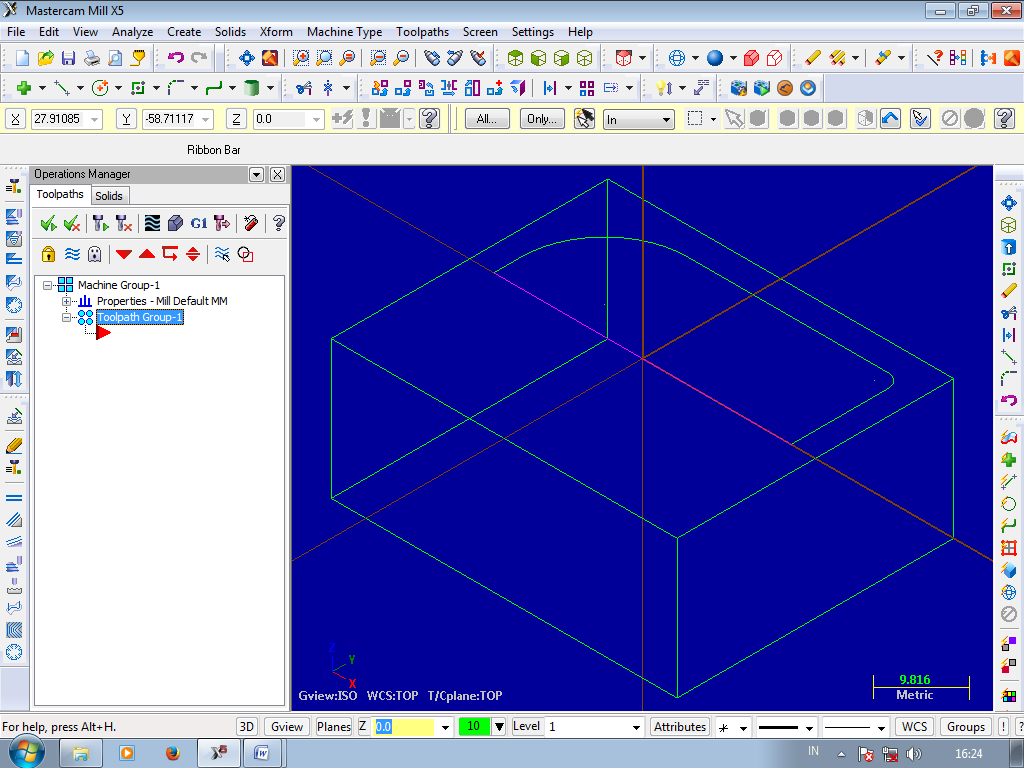

  1. Klik “Solids” lalu pilih “Extrude” dan pilih kotakan yg luar sehingga nanti hasilnya akan sama seprti gmbr dibwh ini :

  1. Klik “Solids”dan pilih “Revolve”
  2. Pilih atau klik bgian yg akan direvolve lalu klik axisnya pada bgian tengah atau sumbu X, kemudian pilih CUT BODY
  3. Maka akan nampak seperti gambar berikut :
  1. Pilih menu Machine Type → Mill →Default

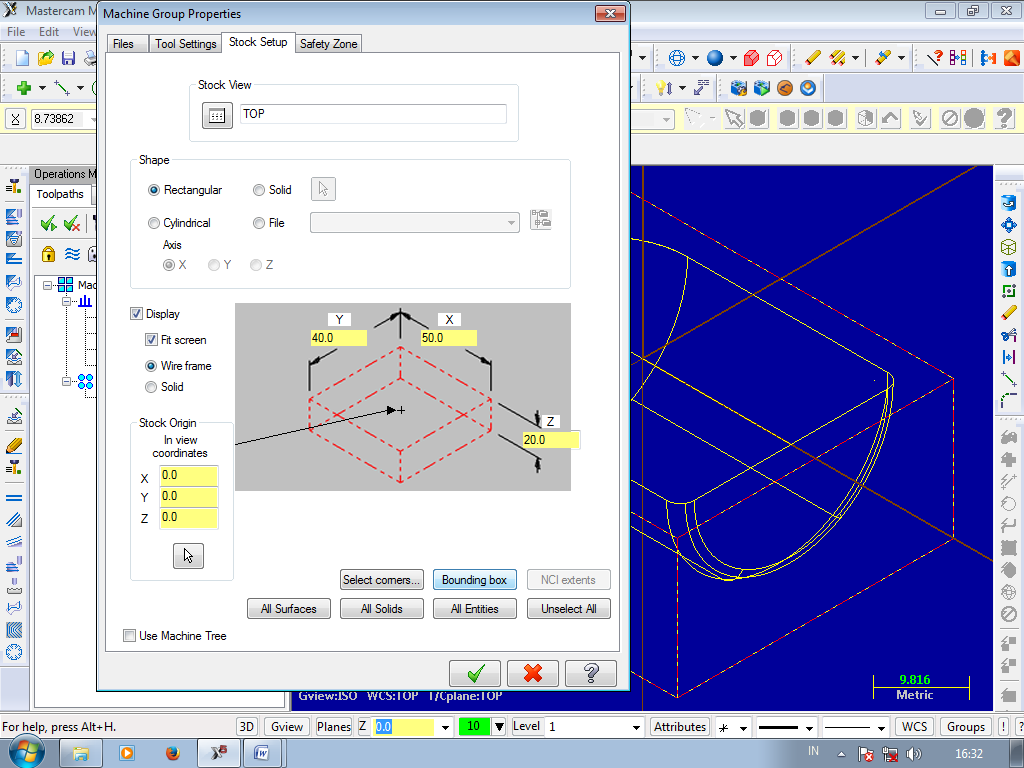

  2. Klik properties → Stock Setup → Bounding Box klik oke seperti pada gambar berikut :
  1. Pilih Toolpath → Sufrace Rough →Pararel → Cavity → Pilih obyek yg akan dikerjakan → kemudian tekan ENTER maka inilah bend yg akan dikerjakan :
  1. Isikan parameter seperti ini :
  1. Isikan Surface Parameter seperti ini :

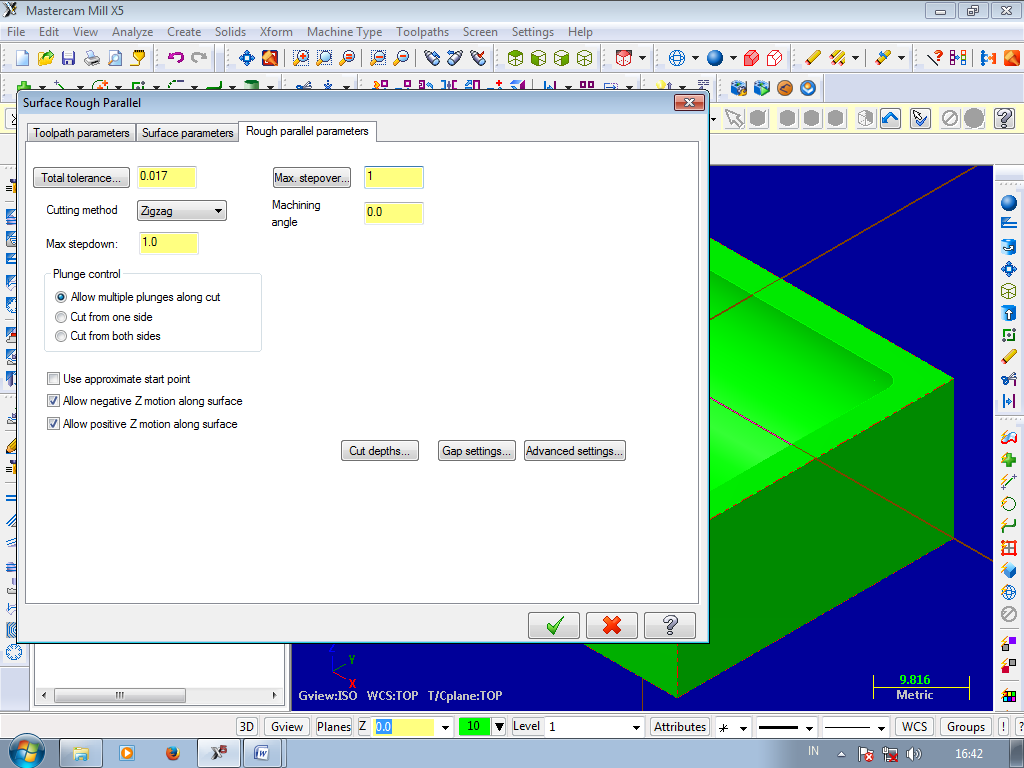

  1. Isikan Rough Pararel Parameter seperti ini :
  1. Tahap finishing
  2. Pilih Toolpath → Surface finish → Pararel → pilih obyek yg akan difinishing → ENTER
  3. Atur parameternya seperti ini :
(*TOOLPATH PARAMETER)

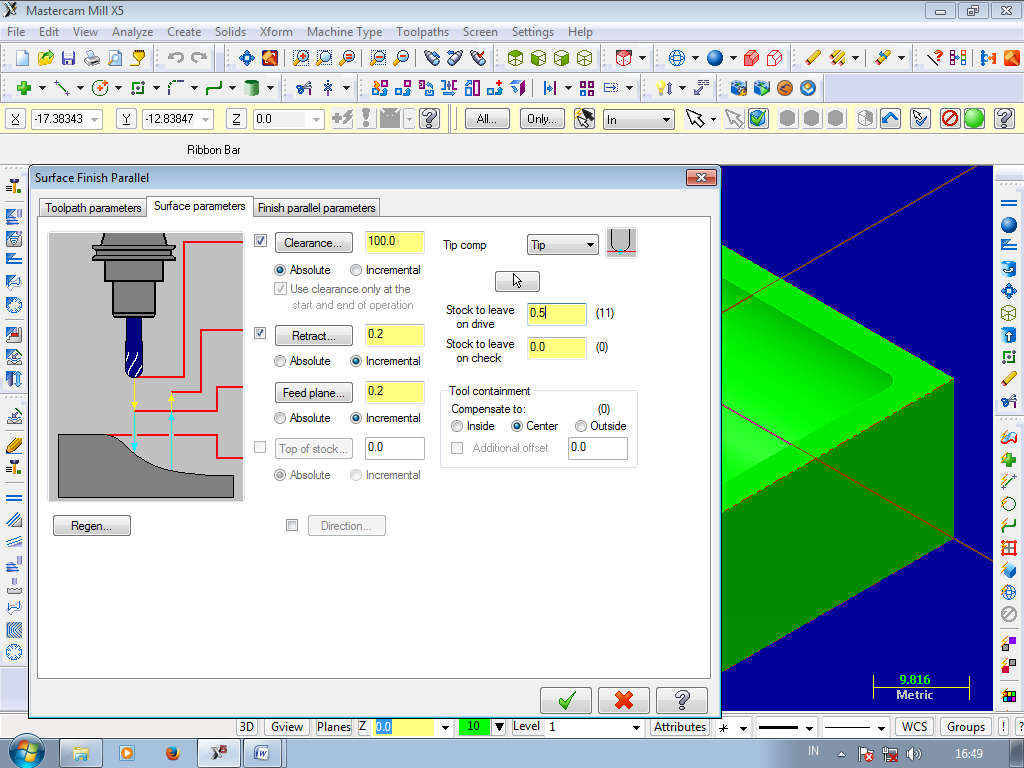

(*SURFACE PARAMETER)

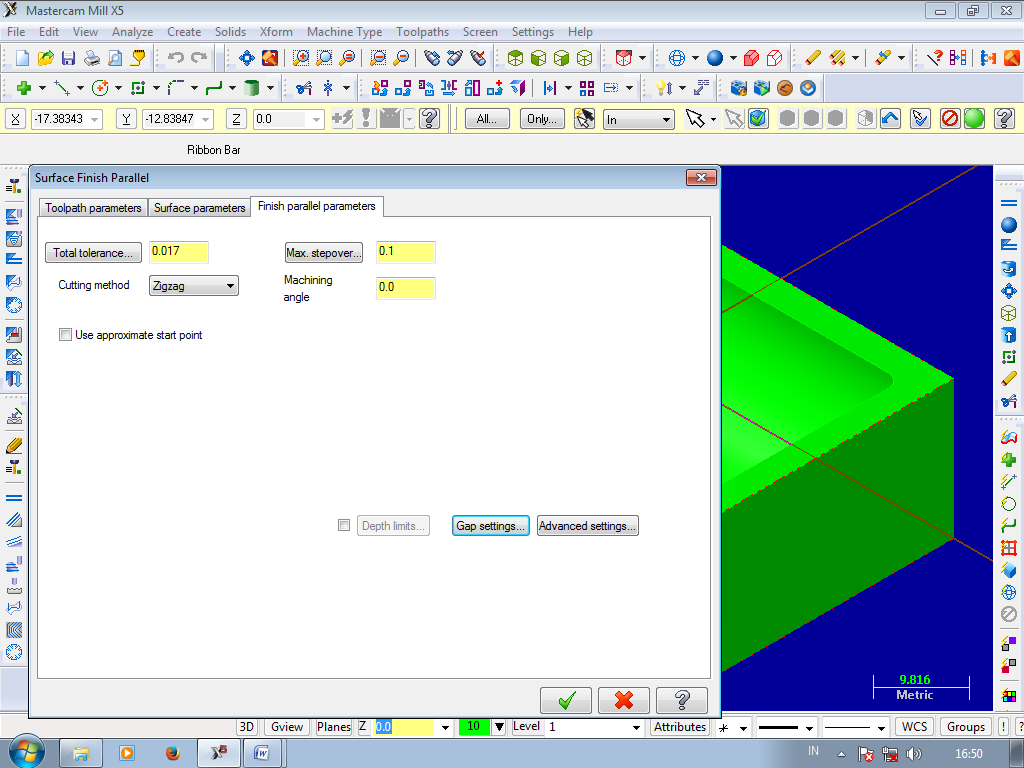

(*Finish pararel parameter)
16. jika sudah, tekan ikon ini untuk mensimulasikan

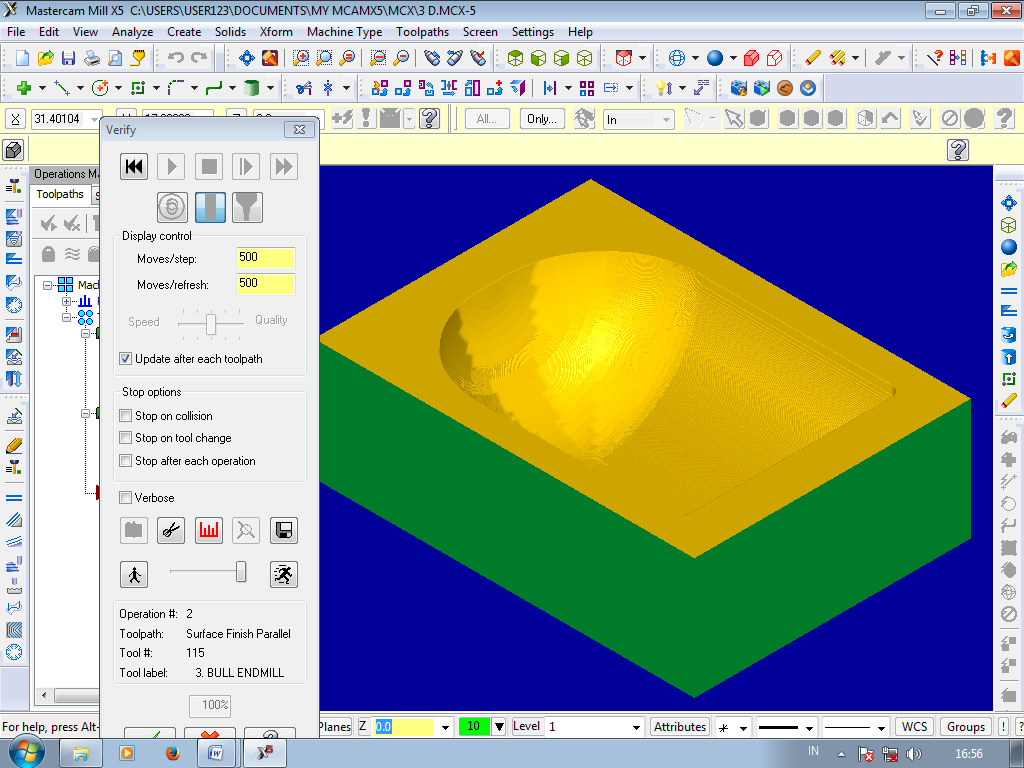

  1. Maka hasilnya akan nampak seperti ini

PENULIS : ALFIN ROHMAN S
